Tanque de fermentación comercial
En la cultura cervecera, la fermentación es más que simplemente la levadura consume azúcar y la convierte en alcohol: es el punto de control crítico donde la cerveza desarrolla su carácter. Nuestros tanques de fermentación están diseñados para proporcionar un control de proceso preciso y confiable, asegurando que cada una de sus cervezas alcance consistentemente el sabor y la calidad deseados.
- Introducción del producto

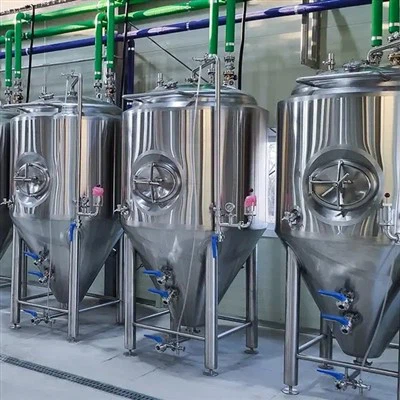

Tanque de fermentación comercial
Si el mosto es el "movimiento de apertura" de la cerveza, entonces el tanque de fermentación es la "cuna" donde toma forma su sabor final. Este recipiente sellado actúa como un conductor meticuloso, regulando con precisión factores ambientales como la temperatura y la presión para guiar a la levadura en la transformación del mosto en cerveza terminada. Su diseño influye directamente en la complejidad del perfil de sabor de la cerveza, la riqueza de su sensación en boca y la eficiencia y consistencia del proceso de elaboración-convirtiéndolo en la pieza esencial del equipo que define el alma de la cerveza.
Estructura del tanque de fermentación comercial
La elaboración de cerveza moderna emplea principalmente procesos como tanques de fermentación cilíndricos-cónicos al aire libre, fermentación continua y dilución por alta-gravedad, siendo el tanque de fermentación cilíndrico-cónico al aire libre el sistema más utilizado en la práctica actual. Este equipo presenta las siguientes características técnicas:
El tanque está construido con un revestimiento interior-de acero inoxidable de calidad alimentaria y aislado con poliuretano espumado de alta-presión. El revestimiento exterior se puede personalizar según los requisitos del cliente, con opciones que incluyen acero inoxidable pulido, acero inoxidable mate, acero al carbono o acabados revestidos.
Está equipado con un sistema inteligente de monitorización de la fermentación que admite la adquisición de datos en tiempo real-y el control remoto. La superficie interior se pule con precisión para lograr niveles de rugosidad inferiores o iguales a 0,8 μm, inferiores o iguales a 0,6 μm o inferiores o iguales a 0,2 μm, lo que cumple con los requisitos de limpieza CIP automatizada y control de procesos basado en PLC-.
La camisa de refrigeración tiene un diseño modular y cumple con las principales normas técnicas internacionales. Ofrece múltiples configuraciones de intercambio de calor, como placas con hoyuelos, canales arqueados y canales corrugados, que se adaptan a diversos medios de enfriamiento y condiciones de presión para una transferencia térmica eficiente.
Característica del tanque de fermentación comercial
1. Diseñado para brindar eficiencia y estabilidad
Con un diseño cónico-cilíndrico-impulsado específicamente, nuestros tanques de fermentación comerciales optimizan la sedimentación de la levadura, lo que permite una consolidación rápida y una extracción sencilla. La construcción completamente sellada garantiza un ambiente libre de oxígeno-y protege contra la contaminación, preservando la pureza y la integridad de su bebida.
2. Artesanía de precisión y control de temperatura
Construidos con acero inoxidable 304 de grado alimentario-, estos tanques ofrecen una resistencia superior a la corrosión y una limpieza sin esfuerzo. El interior pulido-espejado minimiza la adhesión de residuos y se integra perfectamente con los sistemas CIP automatizados para una limpieza exhaustiva e higiénica.
El tanque está aislado con espuma de poliuretano y revestido de acero inoxidable para mantener temperaturas de fermentación constantes. Un sistema de enfriamiento de camisa con hoyuelos internos-hace circular glicol u otros refrigerantes para una gestión térmica precisa, incluidas capacidades de choque en frío-cerca de 0 grados para mejorar la sedimentación de la levadura y las proteínas, lo que da como resultado una cerveza más brillante y estable. La sección de conos cuenta con control de temperatura independiente para optimizar el manejo y recuperación de la levadura.
3. Manejo avanzado de levadura y presión
El fondo cónico se alinea con el comportamiento natural de sedimentación de la levadura y está equipado con válvulas de descarga dedicadas para una recolección eficiente de la levadura y una evacuación del tanque-lo que respalda los flujos de trabajo de producción continuos.
La capacidad de fermentación a presión se habilita mediante-regulación de presión montada en la parte superior, lo que ayuda a suprimir subproductos-indeseables, promueve la carbonatación natural y contribuye a una estructura de espuma más suave y fina.
4. Control de procesos automatizado
Totalmente equipado con instrumentación que incluye sondas de temperatura, manómetros, válvulas de muestreo, mirillas y bolas rociadoras CIP para monitoreo y control en tiempo real-.
Compatibles con sistemas de elaboración de cerveza automatizados, estos tanques permiten perfiles de fermentación y presión programables para garantizar la coherencia entre lotes-a-. El sistema CIP integrado garantiza una desinfección completa mediante una cobertura de rociado giratorio, manteniendo los más altos estándares de higiene y seguridad en la elaboración de cerveza.
Parte principal del tanque de fermentación comercial
Válvula de muestra
Agujero de hombre
Salida de cerveza
Bola de pulverización CIP
Especificación técnica del tanque de fermentación comercial
| Parámetro de capacidad |
Volumen total:Normalmente, entre 1,2 y 1,25 veces el volumen de trabajo (p. ej., un volumen de trabajo de 2000 litros corresponde a aproximadamente un volumen total de 2400 a 2500 litros). Volumen de trabajo:Volumen de llenado efectivo, que sirve como punto de referencia de la capacidad de producción (por ejemplo, 2000 litros). Relación de altura-a-diámetro (H:D):Relación entre la altura cilíndrica y el diámetro; un parámetro de diseño clave con un rango común de 1:1 a 4:1 (los tanques pequeños y medianos suelen utilizar de 1,3:1 a 1,6:1). |
| Diseño Estructural |
Material principal:Acero inoxidable SUS304/316L para paredes interiores y piezas-en contacto con líquidos; 316L proporciona una resistencia superior a la corrosión. Acabado de la superficie interna:Electropulido (preferido) o pulido mecánico para garantizar la suavidad de la superficie y la resistencia a la corrosión. Superficie externa:Acabado mate (cepillado), espejo o arenado en acero inoxidable. Ángulo inferior del cono:Estándar de 60 a 75 grados, siendo 60 grados el más común para una descarga efectiva de sedimentos. Piernas/Sillas de montar:3 o 4 soportes, con altura suficiente para las tuberías y espacio operativo debajo. Presión y seguridad |
| Diseño/Presión de Trabajo |
0,15–0,25 MPa (manométrico), lo que respalda los modernos procesos de fermentación a presión. Válvula de seguridad:Establecer según la presión de diseño; libera automáticamente el exceso de presión. Prueba de presión:La presión de prueba hidrostática suele ser entre 1,25 y 1,5 veces la presión de diseño. |
| Sistema de aislamiento |
Material de aislamiento:Espuma de poliuretano, vertida in situ. Espesor del aislamiento:Normalmente de 80 mm a 150 mm. Revestimiento aislante:Hoja recubierta de acero inoxidable o de color-. |
| Sistema de enfriamiento |
Método de enfriamiento:Refrigeración externa de la camisa. Cobertura de la chaqueta:Cubre todo el cono; la sección cilíndrica generalmente se divide en 2 a 4 zonas controladas independientemente (lo que permite el control de temperatura en gradiente). Medio de enfriamiento:Solución de glicol-agua o alcohol-agua (punto de congelación por debajo de la temperatura del proceso). Capacidad de enfriamiento:Debe cumplir con los requisitos de enfriamiento del proceso (p. ej., 0,2 a 0,4 grados/hora). |
| Conexiones de proceso |
Agujero de hombre:DN450 o DN500, con tapa abatible. Bola de pulverización CIP:De instalación central, fija o giratoria, se utiliza para una limpieza in situ totalmente automatizada. Válvula de muestra:Válvula de diafragma sanitaria, instalada encima del cono para muestreo aséptico. Visores:1-2 unidades, equipadas con función de iluminación para observación interna. Entrada/Salida de Líquido:Accesorios sanitarios de conexión rápida-DN50–DN90, ubicados en la parte superior (entrada) y en la parte inferior del cono (salida). Válvula de control de presión/ventilación:Instalado en la parte superior, conectado a líneas CIP y CO₂, capaz de regular automáticamente la presión. Termopozo:Múltiples unidades para insertar sensores de temperatura Pt100 para monitorear la temperatura en diferentes niveles de líquido. |
| Sistema de control |
Núcleo de control:PLC + pantalla táctil o controlador multi-lazo independiente. Funciones de control:Curvas de temperatura programables de múltiples-etapas, control automático de las válvulas de enfriamiento y presión del tanque, lo que permite una fermentación y limpieza totalmente automatizadas. |
Equipos de producción y procesamiento
Soldadura automática robótica
Esta serie de fuentes de poder para soldadura por plasma se fabrica utilizando la última tecnología de inversor. Especialmente indicado para soldar acero inoxidable, titanio y otras aleaciones especiales en placas, tuberías, recipientes y componentes similares.
ElAntorcha de soldadura TIG automática WP-27Presenta un ciclo de trabajo alto y una protección efectiva contra el gas. La máquina de soldadura de costura vertical con función de elevación está equipada con guías lineales rectangulares en la parte frontal. Se monta un tornillo de avance entre las dos guías lineales, mientras que los contrapesos están conectados al dispositivo mediante cadenas en la parte trasera, transmitiendo fuerza a través de un sistema de engranajes. La parte superior de la máquina está equipada con un mecanismo de elevación, donde un motor acciona el tornillo de avance a través de una caja de cambios para lograr un movimiento vertical estable y preciso.
Pulidor
La máquina pulidora de tanques industriales se utiliza principalmente para pulir las superficies internas y externas de tanques cilíndricos y cabezales giratorios industriales{0}}de tamaño grande y mediano. Es un equipo ideal para pulir tanques de acero inoxidable y piezas de trabajo grandes similares.
maquina laser
Punzonadora
Diseñada con conceptos avanzados, esta máquina ofrece poco ruido y bajo consumo de energía. Se puede integrar con un mecanismo de alimentación automático para producción automatizada. Los componentes clave de fricción, como el cigüeñal, los engranajes y los ejes de engranajes, se endurecen mediante tratamiento térmico y luego se rectifican con precisión, lo que da como resultado una alta precisión y un excelente equilibrio. El mecanismo de embrague de alta respuesta, combinado con una válvula de doble solenoide y un dispositivo de protección contra sobrecargas, garantiza un funcionamiento y una parada precisos de la corredera de la prensa.
Línea de corte-a-longitud
La línea de producción de corte-a-longitud procesa bobinas de metal de diversas especificaciones en láminas planas de las dimensiones requeridas mediante el desenrollado, la nivelación, la medición y el corte. Maneja placas de acero-laminadas en frío, galvanizadas, recubiertas de color-y inoxidables. El sistema CNC controlado por PLC-con pantalla LCD permite el corte automático según la cantidad y las dimensiones de hojas preestablecidas. Hay configuraciones disponibles con diferentes diámetros de eje y cantidades para cumplir con requisitos específicos.
Servicio de personalización
Podemos personalizar los equipos según los requerimientos del cliente, los cuales se pueden clasificar principalmente en los siguientes tipos:
Se trata de un conjunto de equipos de prueba de elaboración de cerveza a pequeña escala-de 100 litros, personalizados para la fábrica, que se utilizan para probar diferentes recetas de elaboración de cerveza. Consiste principalmente en el sistema de maceración y el sistema de fermentación. El proceso de azucarización se realiza mediante tres recipientes. El proceso incluye filtración, ebullición y sedimentación para la azucarización. El sistema de fermentación está equipado con dos tanques de fermentación y un tanque de agua helada. El más cercano al borde es un frigorífico. Se utiliza para enfriar el tanque de fermentación.
Comúnmente se implementan sistemas de elaboración de cerveza de 500 L, 1000 L o 2000 L de capacidad. Para optimizar el espacio, normalmente se adopta una sala de cocción de dos-recipientes. La capacidad de los tanques de fermentación comerciales generalmente está respaldada por 4 a 6 tanques de fermentación de volumen equivalente, junto con el equipo auxiliar necesario, como calderas y enfriadores. Los componentes de embalaje incluyen barriles, sistemas dispensadores de cerveza de barril y torres de grifo adaptadas a las necesidades de servicio in situ.
Sistema de cervecería
Se recomienda una configuración de sala de cocción de tres- o cuatro-recipientes (cuba de maceración, cuba de filtración, hervidor de agua y bañera de hidromasaje), con una capacidad de lote de 2000 a 3000 litros para soportar una producción anual de 1000 toneladas métricas. Construido completamente en acero inoxidable, el sistema cuenta con calentamiento de vapor con camisa y automatización de pantalla táctil basada en PLC-para control de maceración en múltiples-pasos. Se puede agregar una unidad de recuperación de calor opcional para mejorar la eficiencia energética.
Sistema de fermentación
La instalación incluye entre 12 y 20 tanques de fermentación comerciales, cada uno con una capacidad de 2000 a 5000 litros. Es recomendable incorporar de 2 a 3 tamaños de tanques diferentes para permitir una producción por lotes flexible y de múltiples estilos. Un sistema centralizado de control de temperatura de glicol garantiza una gestión térmica precisa e independiente para cada tanque.
Post-Procesamiento y embalaje
La clarificación posterior se realiza mediante una centrífuga o un filtro de tierra de diatomeas, con equipo de pasteurización opcional disponible para extender la vida útil. Un sistema de recuperación de CO₂ ayuda a reducir los costos del gas. El embalaje se puede adaptar a las necesidades del mercado: las líneas de cerveza de barril cuentan con llenadores de barriles (de 20 a 30 barriles por hora) con lavado e inspección integrados, mientras que las líneas de botellas/enlatados utilizan llenadores todo-en-uno (de 2000 a 5000 botellas por hora) junto con estaciones de etiquetado, codificación y embalaje.
Sistemas auxiliares
La infraestructura de apoyo incluye un sistema de enfriamiento de glicol de 15 a 25 HP, una caldera de vapor de 0,5 a 1 tonelada/hora (eléctrica o de gas), suministro de aire comprimido, tratamiento de agua por ósmosis inversa, un laboratorio de control de calidad básico, un sistema de limpieza CIP para toda la planta-y una sala de control de automatización central.
Este diseño equilibra la producción estandarizada con la flexibilidad operativa, lo que permite la elaboración simultánea de 3 a 5 estilos de cerveza diferentes. Diseñado teniendo en cuenta la capacidad de expansión modular, cumple con los estándares sanitarios, prioriza la eficiencia energética y sapoya fTrazabilidad total de los datos de producción-lo que lo hace muy-adecuado para cervecerías artesanales establecidas que escalan hacia una producción de volumen medio-.
Para cervecerías-a gran escala con una capacidad de producción anual superior a 10.000 toneladas, la configuración del equipo debe centrarse en la eficiencia, la continuidad y el diseño inteligente. Normalmente, esto implica implementar sistemas de maceración continua a gran-escala, grupos de tanques de fermentación comerciales de alta-capacidad (los tanques individuales pueden alcanzar más de 200.000 litros), centrífugas y unidades de filtración de alta-velocidad, así como líneas de envasado totalmente automatizadas capaces de manejar decenas de miles de botellas o latas por hora. La configuración también debe integrar refrigeración centralizada, sistemas de energía de vapor, instalaciones de tratamiento de agua, sistemas de limpieza CIP y un sistema integral de control de automatización para toda la planta. El diseño general enfatiza la automatización perfecta en todos los procesos, la utilización de energía en cascada y la trazabilidad completa de los datos de producción. Esto garantiza una producción en masa estable y al mismo tiempo permite ajustes flexibles para satisfacer las demandas de producir diversas variedades de productos. Dado que los tornos de precisión funcionan de forma autónoma y sin ninguna intervención manual, evitan la posibilidad de que errores humanos se filtren en el proceso de fabricación y provoquen defectos. Con códigos y programas de software que gobiernan el proceso-de extremo a extremo-, las máquinas pueden ofrecer mayor precisión sin ningún defecto.
Preparación y procesamiento previos-al envío
Inspección final y limpieza
Al finalizar toda la fabricación y las pruebas, el tanque se somete a una inspección final y se limpia minuciosamente para garantizar que el interior esté libre de contaminantes.
El secado
Las superficies interiores y exteriores se secan completamente con aire caliente deshumidificado para eliminar cualquier riesgo de corrosión durante el tránsito.
Preservación interna
Purga de gas:Se introduce nitrógeno seco o aire y se mantiene a una ligera presión positiva.
Control de humedad:Una cantidad adecuada de bolsas desecantes-de calidad alimentaria está colgada de forma segura dentro del tanque.
Caza de focas:Todas las aberturas (vías de acceso, puertos, boquillas) están selladas con bridas ciegas o tapas especializadas para garantizar un ambiente hermético.
Protección externa
Aplicación de película:Se aplica una película protectora removible a las superficies exteriores con acabado de espejo-.
Relleno:Las piezas que sobresalen, como instrumentos y puertos de sensores, se envuelven con material acolchado (p. ej., espuma de PE).
Prevención de óxido:Se aplica una fina capa de aceite antioxidante a los componentes que no sean de acero inoxidable.
EMBALAJE Y ENTREGA
Principios básicos: a prueba de humedad-, de óxido-, de impactos-y de deformaciones-
Solución A: Tanques de fermentación comerciales con tanques verticales grandes (enviados enteros)
Estos tanques de gran-volumen normalmente se envían "desnudos", pero requieren seguridad y protección personalizadas.
Fijación de bases:El tanque se iza sobre una plataforma de transporte de servicio pesado-diseñada especialmente (base deslizante). Los soportes del tanque están firmemente asegurados a la base mediante pernos-de alta resistencia (normalmente M20 o más grandes) y soportes o restricciones de acero soldados para evitar deslizamientos o vuelcos.
Marco externo:Alrededor del tanque se construye un marco protector de acero resistente, soldado o atornillado a la base y que se extiende por encima del punto más alto del tanque.
Amortiguación completa:Se colocan paneles gruesos de espuma de PE, tableros de espuma o bolsas de aire entre el tanque y el marco para evitar el contacto directo. Las vigas y columnas del marco también se envuelven con material amortiguador.
Impermeabilización:Todo el marco se cubre con una gruesa lona de PVC o lona reforzada, firmemente sujeta en la parte superior. Una alternativa premium es usar fundas de tela Oxford-hechas a medida para una mayor durabilidad y apariencia.
Etiquetas de advertencia:Se adjuntan de manera destacada etiquetas gráficas reconocidas internacionalmente ("Centro de gravedad", "Puntos de elevación", "No apilar", "Este lado hacia arriba", "Mantener seco").
Solución B: Tanque de fermentación comercial grande, horizontal o desmontable
Embalaje completo:Al igual que los tanques verticales, se fija a una plataforma-de alta resistencia, pero puede usar una caja de madera personalizada o una caja con marco de acero-en lugar de un marco externo.
Embalaje seccional:Los tanques de gran tamaño pueden enviarse en secciones (carcasa, cabezas, patas).
Caparazón:Los anillos de soporte internos evitan la deformación. El exterior se asegura dentro de un marco de madera y luego se cubre con una lona o una caja.
Cabezas:El lado cóncavo está sostenido por una estructura de madera y el lado convexo está protegido con espuma. A menudo se anidan dos cabezas de cóncavo-a-cóncavo y se aseguran entre sí con una estructura de madera para evitar la distorsión.
Embalaje y conservación
En su sitio: desempaque, instale, prepare.
Nuestro servicio llega con su equipo y va mucho más allá de la mera entrega de hardware. Desde el desempaquetado inicial hasta la producción exitosa de su primer lote de cerveza calificada, nuestros ingenieros certificados estarán ubicados en-el sitio en todo momento, brindando soporte sistemático. Esto incluye no solo una instalación profesional y una calibración precisa, sino también orientación práctica-durante todo el proceso de elaboración de cerveza de prueba junto con su equipo. Nos aseguramos de que el equipo se integre perfectamente en su sistema de producción, logrando constantemente los estándares de calidad y capacidad diseñados. Además, impartimos conocimientos operativos-esenciales y experiencia en elaboración de cerveza durante la práctica real, sentando una base de producción sólida para su equipo.
Certificado
CE
CIC
CE
SGS
Exposición
Exposiciones industriales/ferias comerciales (nacionales e internacionales)
Q&A
P1: ¿Qué factores clave deberíamos priorizar al invertir en equipos de elaboración de cerveza profesionales?
R: Centrarse en tres aspectos centrales:integridad material(utilizamos acero inoxidable certificado 304/316L con soldaduras pulidas),compatibilidad de procesos(los sistemas están diseñados para sus estilos y escalas de cerveza específicos), ysoporte operativo de por vida(brindamos puesta en servicio, capacitación y aseguramiento de repuestos).
P2: ¿Cómo se asegura que el equipo funcionará correctamente en nuestras instalaciones en el extranjero?
R: Nuestroproceso de verificación previo-a la entregaIncluye pruebas hidráulicas, simulación del sistema de control e informes de rendimiento documentados. Para la instalación ofrecemosplanificación técnica remotaantes del envío y puesta en servicio opcional-in situ para garantizar una integración perfecta con sus servicios públicos y limitaciones de espacio.
P3: ¿Pueden adaptarse a diseños de cervecería personalizados o procesos de elaboración de cerveza especializados?
R: Sí, nuestro equipo de ingeniería se especializa enconfiguraciones adaptables-si necesita sistemas de múltiples-recipientes, diseños de tuberías únicos o zonas de control de temperatura para la elaboración de cerveza experimental. Comparta sus planos de planta o bocetos conceptuales para una propuesta personalizada.
P4: ¿Qué certificaciones tiene su equipo para el cumplimiento internacional?
R: proporcionamosdocumentación CE estándary puede preparar archivos de cumplimiento adicionales de acuerdo con los requisitos del mercado de destino. Los recipientes a presión y los componentes eléctricos cumplen con los estándares internacionales (ASME/PED/UL cuando corresponda). Las certificaciones específicas se pueden discutir durante la planificación del proyecto.
P5: ¿Qué soporte continuo podemos esperar después de que llegue el equipo?
R: Más allá de la guía de instalación, ofrecemossoporte operativo continuoa través de: 1) Acceso digital a manuales de mantenimiento y video tutoriales, 2) Línea técnica de respuesta prioritaria, y 3) Un programa de repuestos transparente y con trazabilidad de materiales autenticados.
P6: ¿Cómo se equilibra el rendimiento del sistema con la eficiencia energética?
R: Nuestros diseños incorporangestión inteligente de recursos-por ejemplo, sistemas de recuperación de calor entre recipientes de elaboración de cerveza, camisas de fermentación aisladas con control preciso de la temperatura y optimización CIP (limpieza-in-Place) para reducir el consumo de agua y energía sin comprometer la calidad del resultado.
